効率的なヒートトレースシステムを設計する方法: 重要なパラメータ、計算、およびよくある落とし穴

効率的で信頼性の高いヒート トレース システムの設計は、1 メートルのケーブルが設置されるかなり前から始まります。パイプラインを凍結から保護する場合でも、安定したプロセス温度を確保する場合でも、設計段階では運用効率だけでなく、長期的なエネルギー効率とメンテナンスコストも決まります。ヒート トレース システムをプラグ アンド プレイ ソリューションとして考えがちですが、実際には、各システムを特定の現場条件や技術的要求に合わせて調整する必要があります。周囲温度や断熱材の厚さなど、単一のパラメータの判断を誤ると、過大な加熱が発生したり、さらに悪いことにシステム障害が発生したりする可能性があります。

設計の最初のステップは、パイプまたはタンクから周囲環境への熱損失を明確に理解することです。この熱損失は、パイプのサイズ、長さ、断熱材の種類、周囲の低温、風の影響などの要因を使用して正確に計算する必要があります。それに基づいて、必要な電力出力は、 加熱ケーブル 決定することができます。多くのメーカーが熱損失テーブルを提供していますが、重要な用途や非標準的な設置では、熱計算式を使用したカスタム計算が必要になることがよくあります。正しい出力定格 (1 メートルあたりのワット数など) を選択するのは微妙なバランスです。低すぎるとシステムのパフォーマンスが低下します。高すぎると、過熱や不必要なエネルギーの浪費の危険があります。

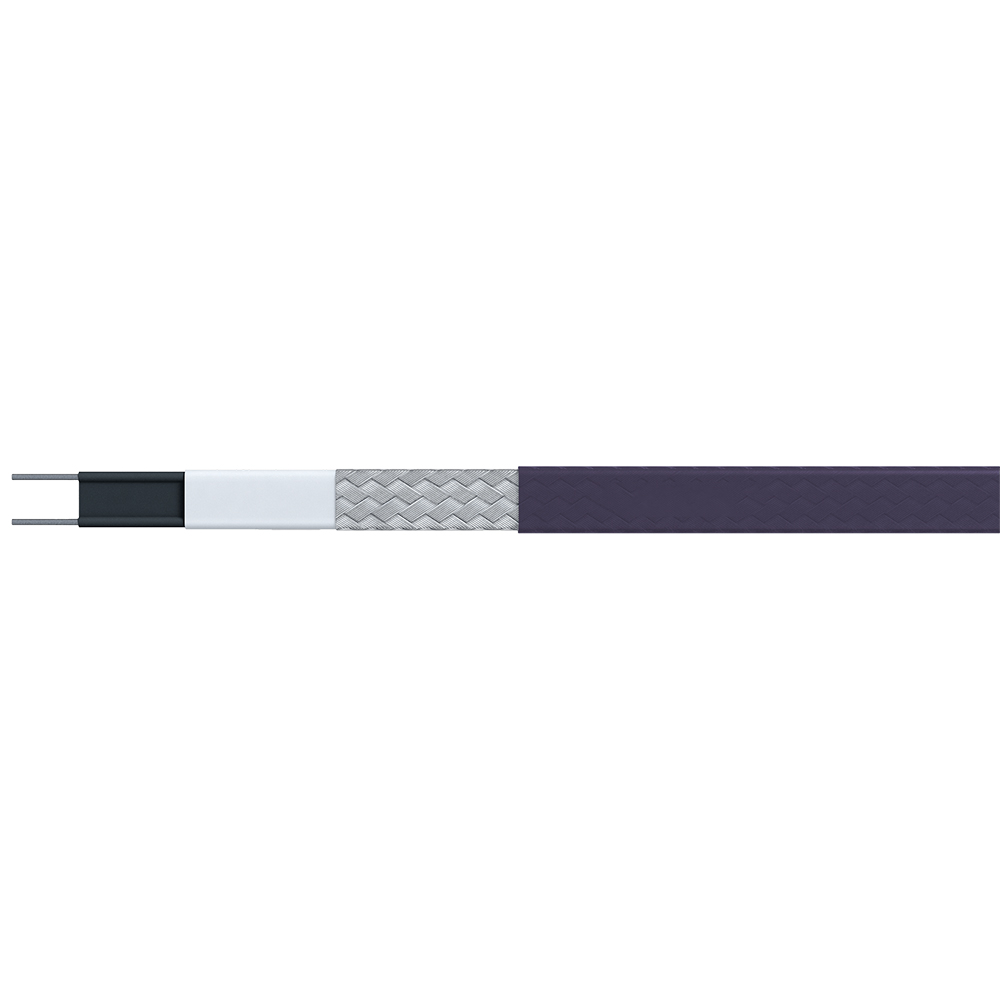

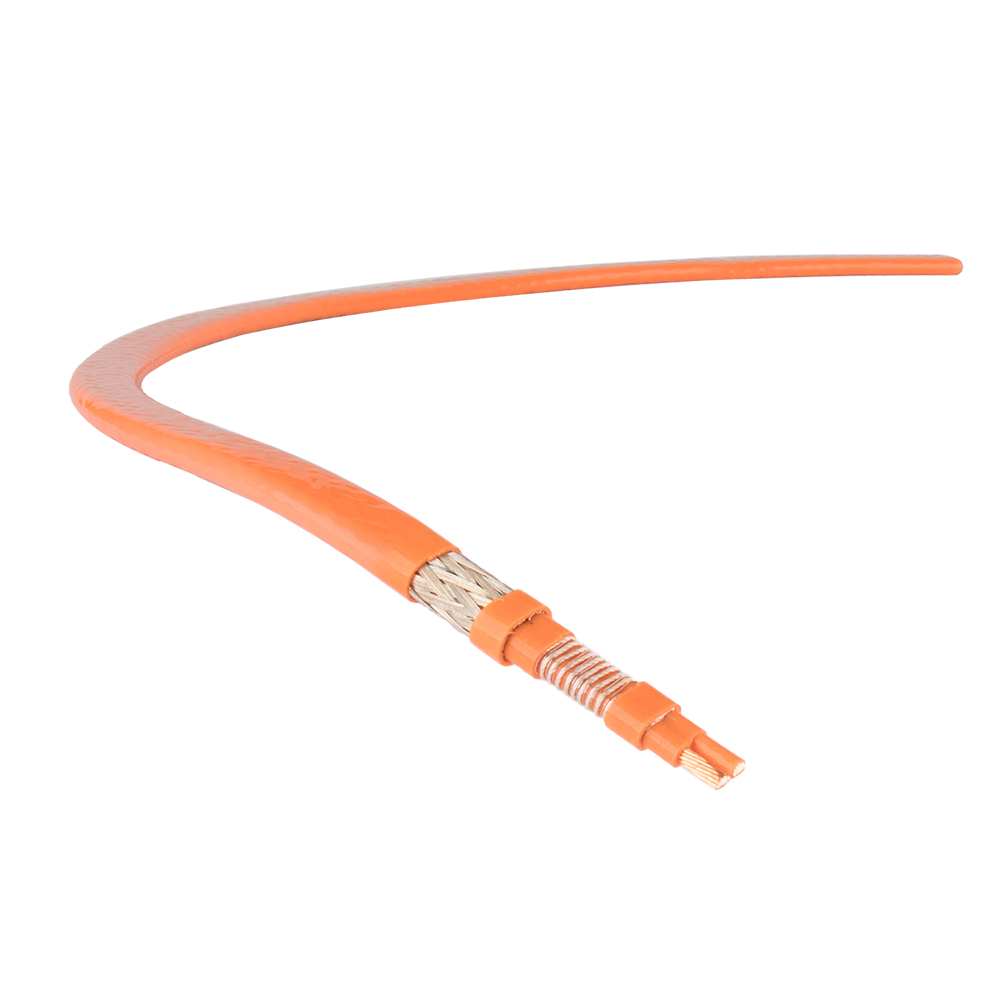

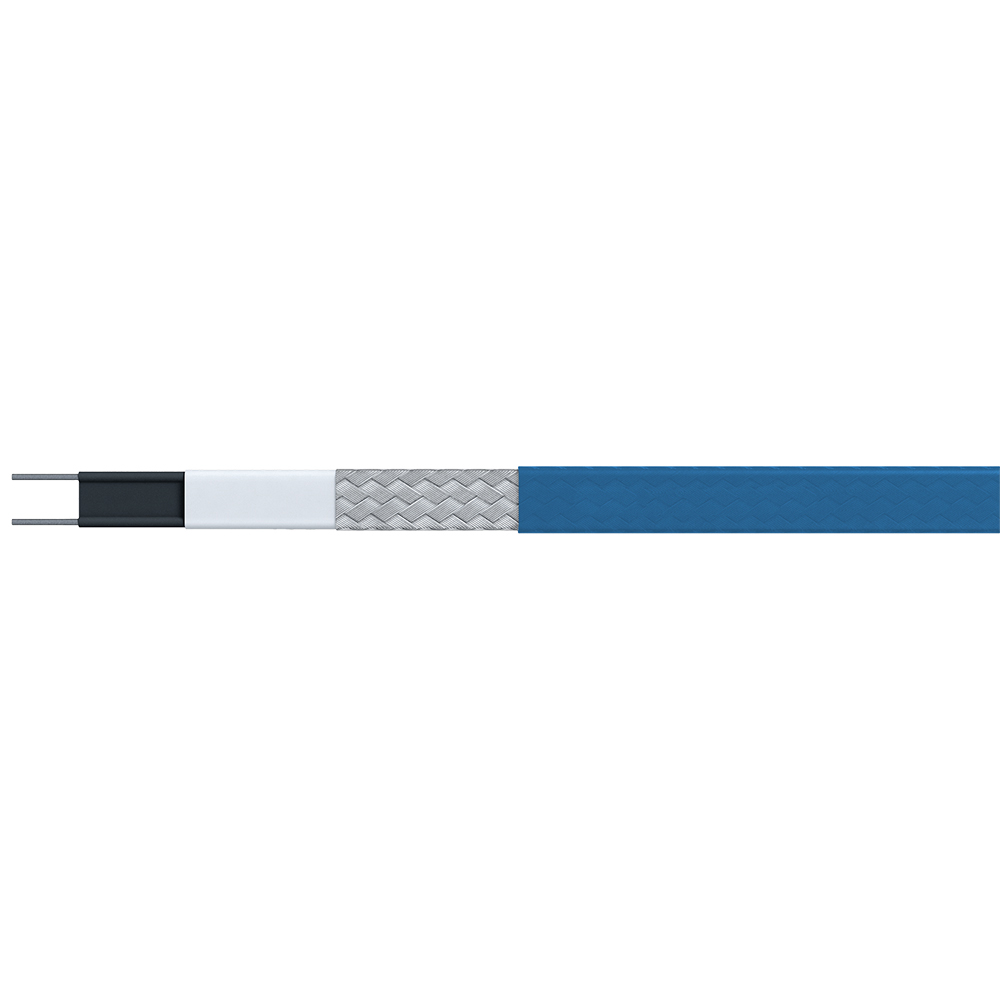

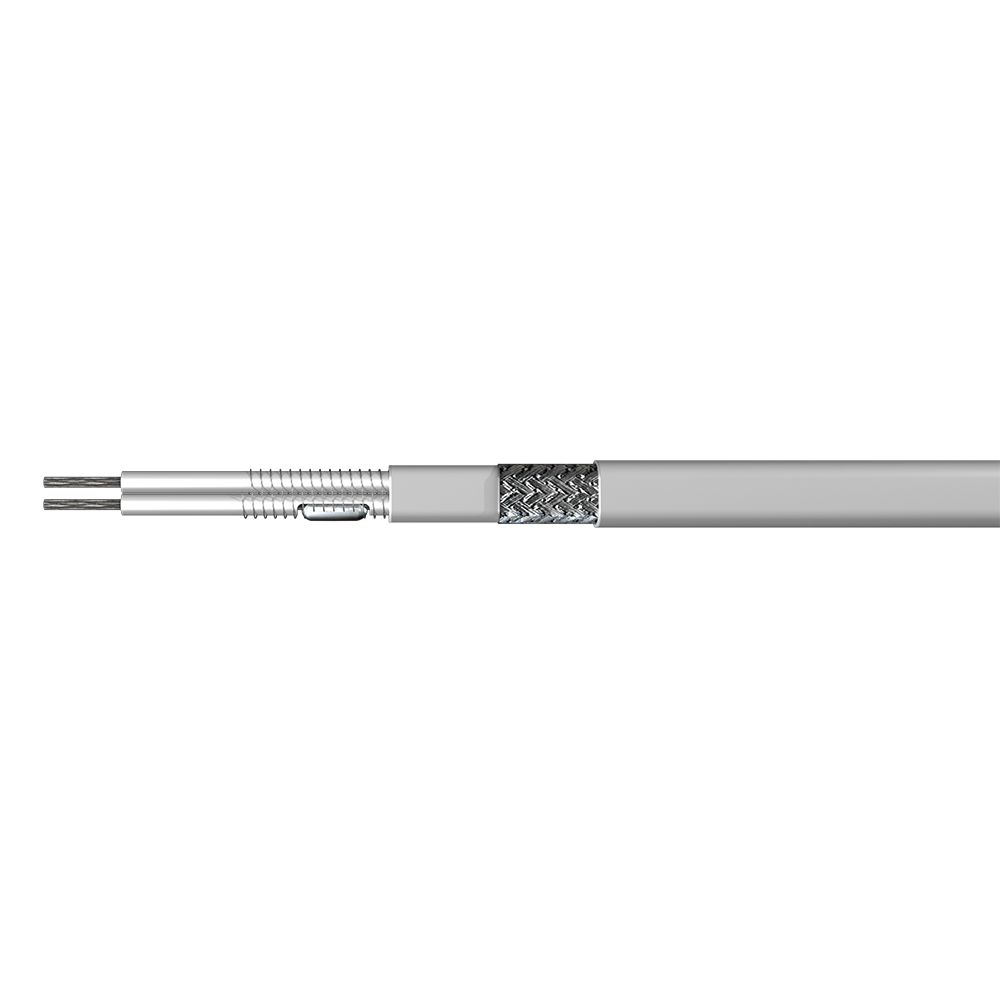

熱損失がわかったら、適切なタイプの加熱ケーブルを選択することが次の優先事項になります。自主規制 トレースヒーター 温度変化に応じて出力を調整できるため、凍結防止や中温維持に一般的に選択されます。対照的に、一定ワット数のケーブルは均一な熱を提供し、安定した電力供給が重要なプロセス加熱に適しています。高温用途または危険な環境では、鉱物絶縁ケーブルは比類のない耐久性を提供しますが、終端と曲げ半径に関してより慎重な計画が必要です。

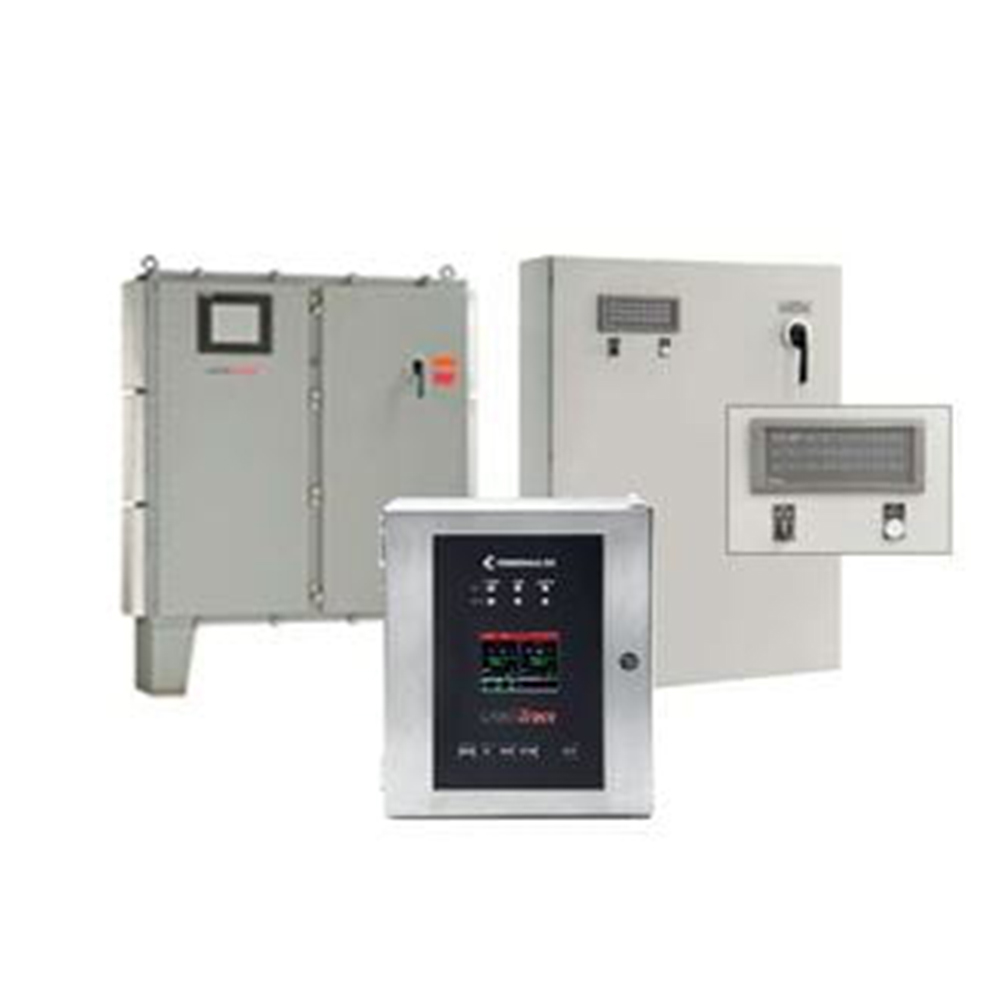

制御戦略も、過小評価されがちなもう 1 つの重要な設計要素です。小規模で重要ではないシステムには基本的なサーモスタットで十分かもしれませんが、大規模な設備やプロセスに敏感な設備では、高度なコントロール パネル、センサー フィードバック、さらにはスマートな IoT 対応モニタリングから大きなメリットが得られます。これらのオプションは精度を向上させるだけでなく、ケーブルのパフォーマンスをリアルタイムで最適化することで運用コストを削減します。制御システムは調達時に見落とされがちですが、システムの効率の多くが得られるか失われる可能性がある場所です。

ヒート トレース システム設計におけるよくある落とし穴は、適切な断熱の役割を過小評価することです。最先端の加熱ケーブルであっても、設置が不十分であったり劣化した絶縁体を補うことはできません。また、パイプ サポート、バルブ、フランジを設計時に考慮することも重要です。これらのコンポーネントは熱橋として機能する可能性があり、加熱に特別な注意が必要になるためです。このような小さな設計上の見落としは、特に熱の安定性が重要なプロセス施設において、コールド スポットを引き起こしたり、コストのかかる再設計を必要としたりすることがよくあります。

物理的および熱的な計算を超えて、環境および規制条件も役割を果たします。たとえば、屋外または危険な環境に設置される加熱ケーブルは、ATEX や IECEx などの特定の認証規格に準拠する必要があります。さらに、周囲の環境に基づいて、湿気の侵入に対する保護、耐紫外線性、および化学的適合性を慎重に評価する必要があります。このレベルの努力は、安全性を確保するだけでなく、システムの寿命を向上させます。これは、経験豊富なメーカーであれば計画段階で強調することです。

産業・商業に深く関わるメーカーとして ヒートトレースシステム 、私たちは適切な計画がどのように長期的なパフォーマンスの基礎を築くのかを直接見てきました。適切なトレース ヒーターの選択からスマート制御システムの構成に至るまで、あらゆる詳細が重要です。正しく設計されたシステムは、技術的要件を満たすだけでなく、業務に真の価値をもたらします。
